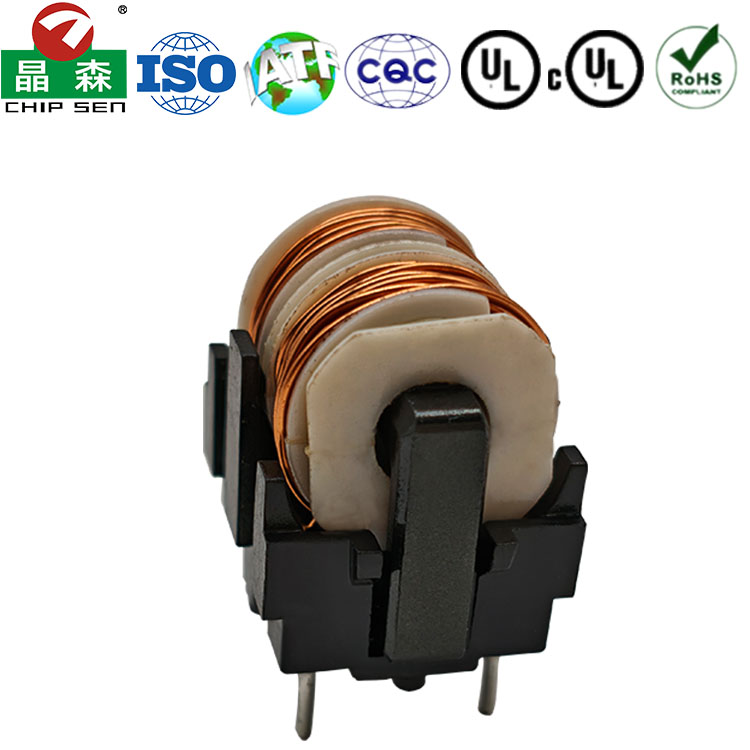

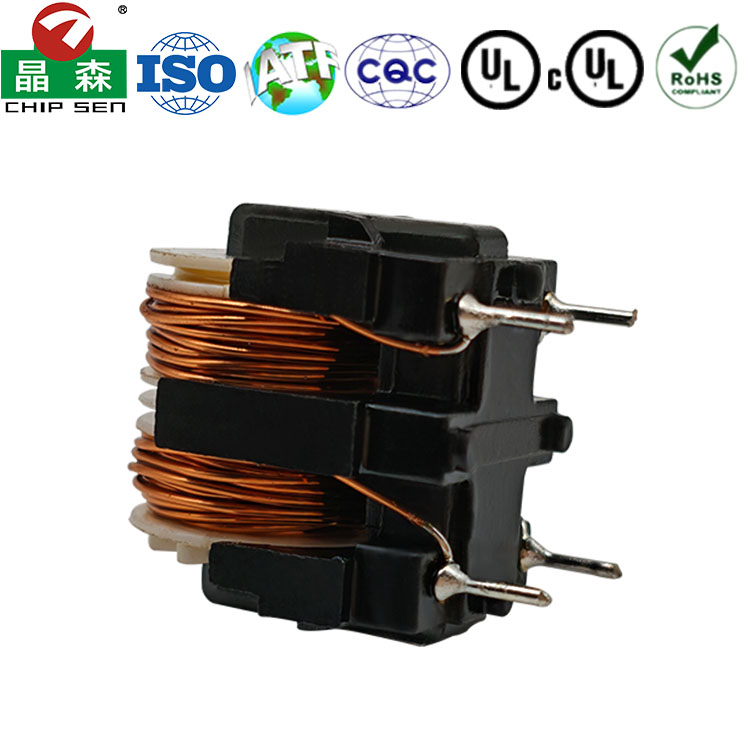

UT20 6mH濾波器
產品分類：
UT系列濾波器
功率：
定制
尺寸單位（mm）：
· 直徑（D）： ~20.0 mm
· 高度（H）： ~10.0 mm
· 引腳間距： 通常為 15.0 mm 或 17.5 mm（這是PCB布局時最關鍵的距離）
· 引腳直徑： 通常為 1.0 mm 左右
產品特性：
· 高共模電感：6mH 的電感值表明它對共模噪聲有非常強的抑制能力。這個值在共模扼流圈中屬于中等偏大的，意味著其濾波頻率范圍會偏向中低頻段。
· 雙繞組設計：內部包含兩個匝數相同、繞向相反的線圈，分別串聯在電路的火線和零線上。
· 共模噪聲抑制：核心功能。對在火線和零線上幅度相同、相位相同的共模噪聲電流呈現出高阻抗，從而將其濾除。
· 差模信號通過：對在火線和零線上幅度相同、相位相反的正常差模信號（即有用的數據和電源電流）呈現出極低的阻抗，使其順利通過。
· 高額定電流：從其粗壯的引腳和磁芯尺寸來看，它被設計用于通過較大的電流。具體數值需查數據手冊，但通常在1A到5A范圍內。
· 磁芯材料：通常采用高磁導率的鐵氧體磁芯，以在較小的體積內實現較高的電感量。
· 結構堅固：引腳式設計便于焊接在PCB上，并能承受一定的機械應力。
產品用途：
· 開關電源輸入/輸出濾波：安裝在交流電源輸入端，用于濾除來自電網的共模噪聲，并防止電源自身產生的共模噪聲污染電網。也常用于直流輸出端，進一步平滑電流。
· 交流電源濾波器：是構成交流電源濾波器模塊的核心器件。
· 工業設備：在變頻器、伺服驅動器、工業PC等設備中，用于抑制電機等負載產生的噪聲。
· 家電產品：符合EMC法規的空調、洗衣機、變頻冰箱等。
· 通信設備：在通信電源中確保噪聲不影響信號的傳輸。
· USB/差分信號線濾波：雖然此型號電流較大，可能不直接用于此用途，但原理相同。小型的共模扼流圈常用于高速差分信號線（如USB, HDMI）來抑制共模輻射。
