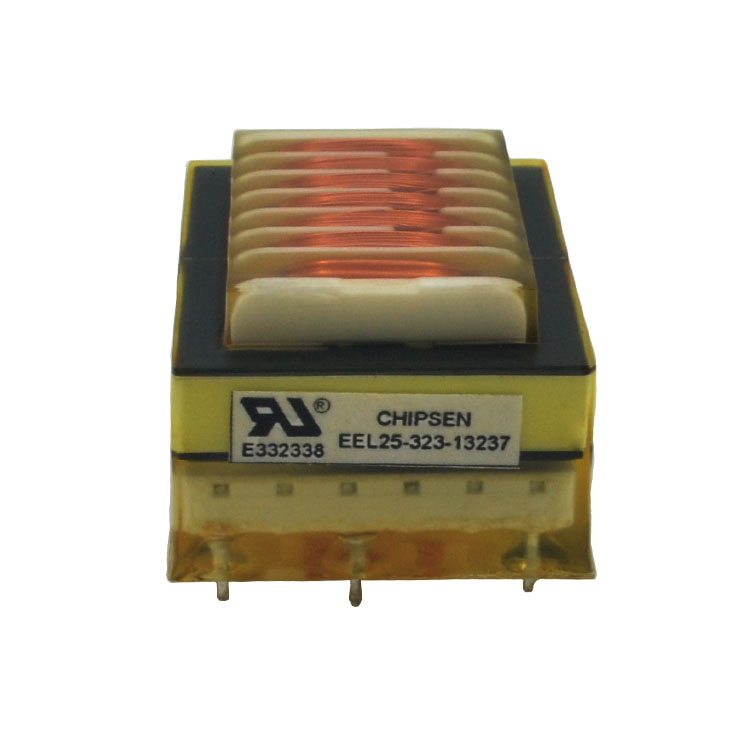

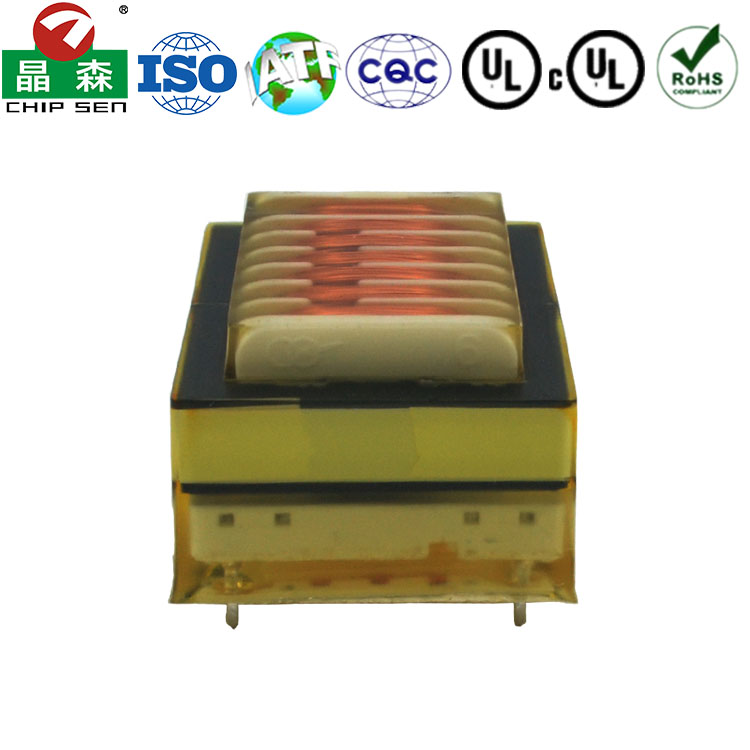

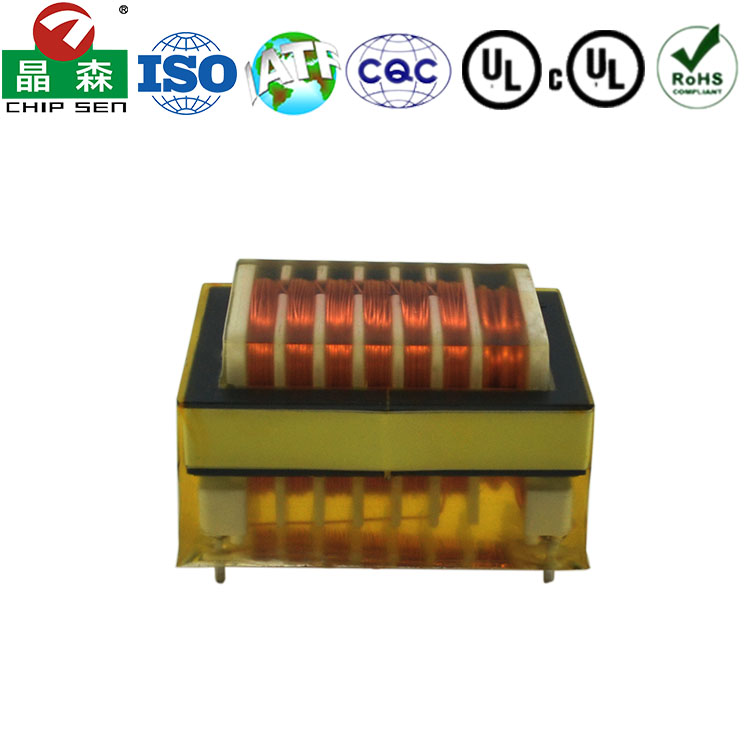

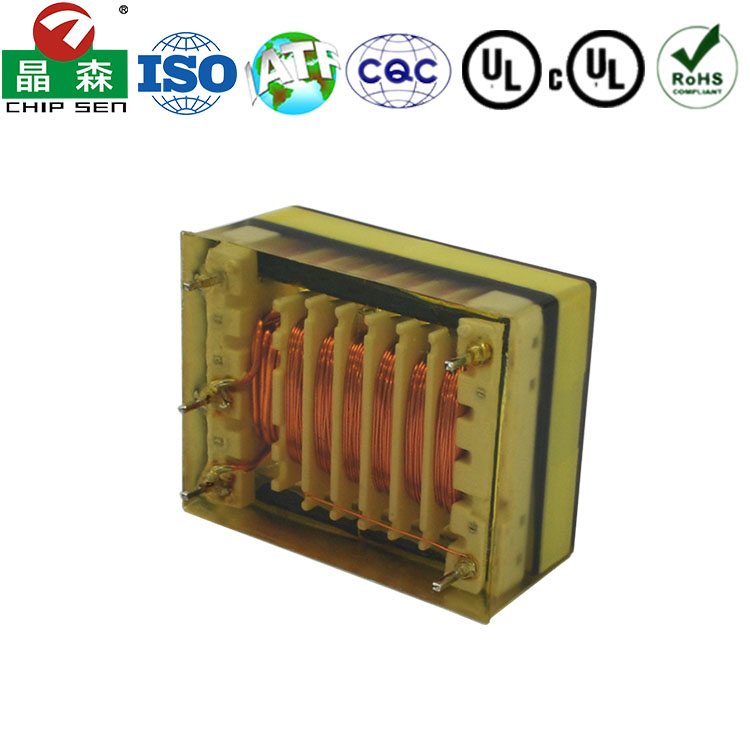

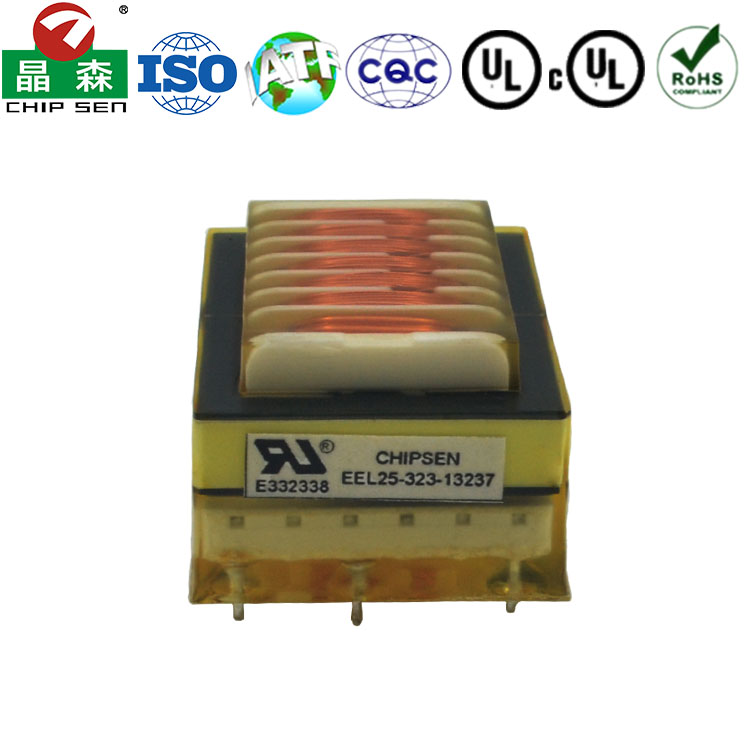

EEL25灌封式高頻變壓器
產品分類：
EEL系列高頻變壓器
功率：
80~200W
尺寸單位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
產品特性：
1. 磁芯特性 (EEL25)：
· EEL型磁芯： 與標準EE型相比，通常具有更大的中心柱截面積，這意味著在相同尺寸下能傳輸更大的功率或承受更高的磁通密度，熱性能和功率處理能力更優。
· 25號尺寸： 指明了磁芯的物理大小（長約25mm），這決定了其功率范圍處于中功率等級。
2. 電氣結構特性 (3+2pin)：
· 3引腳初級： 這明確指示了初級繞組是中心抽頭結構。這種結構專為推挽（Push-Pull）、半橋（Half-Bridge）、全橋（Full-Bridge） 等高效拓撲電路設計，而不是用于反激式（Flyback）拓撲。
· 2引腳次級： 表明次級是單個繞組，無抽頭，通常用于輸出單一電壓。
3. 物理工藝特性 (灌封式)：
· 高絕緣與耐壓： 環氧樹脂灌封填充了所有內部空隙，使其具有極高的絕緣強度，隔離耐壓通常可達4000VAC以上，滿足最嚴格的安規要求（如醫療、工業）。
· 優異的散熱性： 樹脂將內部熱量高效傳導至外殼，降低了熱點溫度，提升了整體可靠性和壽命。
· 強大的環境適應性： 防潮、防震、防腐蝕、防塵，能夠應對潮濕、振動、化學腐蝕等惡劣環境。
· 抑制噪聲： 固化后的樹脂有效抑制了繞組和磁芯因高頻開關產生的振動噪聲。
· 機械強度高： 整體固化成一個堅實的方塊，引腳不易松動，結構非常穩固。
產品用途：
1、工業與通信開關電源：?用于服務器、基站、路由器、PLC控制器等設備的內部電源模塊（如100-200W范圍的板載DC-DC轉換器）。
2、醫療設備電源：?為監護儀、分析儀器、醫療成像設備等供電。灌封和高隔離耐壓是滿足醫療安規（如IEC?60601-1）的強制要求，以確保患者安全。
3、大功率LED驅動電源：?驅動戶外照明、工礦燈、植物生長燈等需要高可靠性且環境惡劣的大功率LED應用。
4、高端儀器儀表：?用于精密測試測量設備，要求電源部分極其穩定且噪聲極低。
5、逆變器系統：?在DC-AC或DC-DC逆變器的前級升壓或變換電路中作為功率變壓器。
